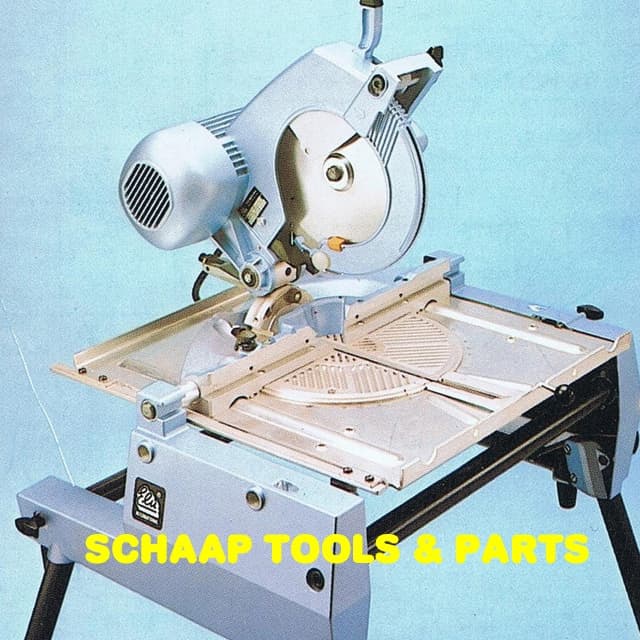

Tafel-/afkortzaagmachine's TGS172
Hieronder vindt u van de tafel-/afkortzaagmachine's TGS172 serie de tekeningen:
- Tekening: Elu tgs172g type1 motor E9361 Onderdelen: klik hier
- Tekening: Elu tgs172h type1 tafel E9360 Onderdelen: klik hier
- Tekening: Elu tgs172k type1 tafel + schakelaar type1-2-3 E50 Onderdelen: klik hier
- Tekening: Elu tgs172l type1 motor E9363 Onderdelen: klik hier
- Tekening: Elu tgs172m type1 tafel E9364 Onderdelen: klik hier
- Tekening: Elu tgs172 Bedradingsschema met printplaat 172 16 38 00
Veel voorkomende onderdelen zijn op de tekening te vinden onder:
TGS172-010 ventilatorkap
TGS172-022 t-balk
TGS172-027 verstekhendel
TGS172-051 motorlager

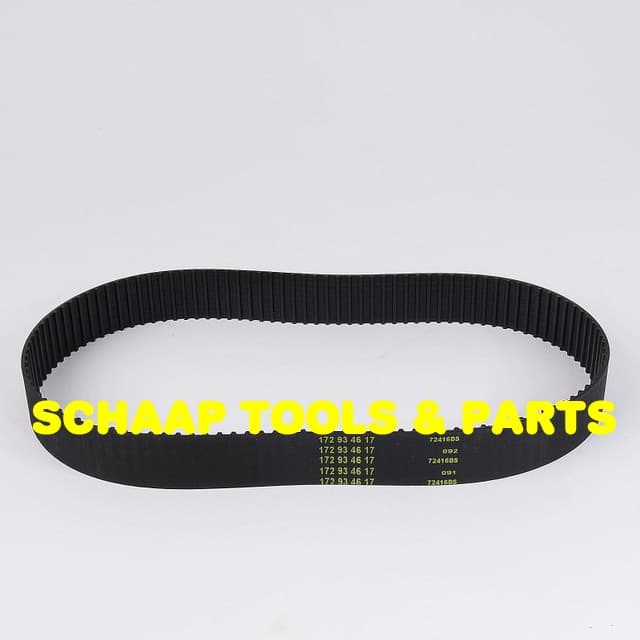

TGS172-055 aandrijfriem 172 93 46 17
TGS172-074 zaagaspoelie
TGS172-102 afkorthendel (zonder schaaldelen)
TGS172-107 trekveer
TGS172-169 schakelaar met groene toets
TGS172-201 langsgeleider compleet zie E34969 bij Elu Accessoires
TGS172-273 locatie zoeker
Van de TGS172 zijn o.a. de onderstaande nummers NIET meer leverbaar:
TGS172-009 ventilator
TGS172-023 stelwiel
TGS172-024 vulring
TGS172-037 as
TGS172-040 draaitafel
TGS172-044 schaal rechts
TGS172-050 klemplaat
TGS172-052 scharnier segment
TGS172-056 motorpoelie
TGS172-062 huls
TGS172-067 afstandhouder
TGS172-076 zaagbladas
TGS172-085 riemdeksel
TGS172-093 beschermkap
TGS172-095 greepdeksel blind
TGS172-105 kaplifter
TGS172-110 arm-scharnier-schroef
TGS172-111 staalkabel met tonnetjes
TGS172-167 condensator
TGS172-170 schakelaar met rode toets
TGS172-171 schakelaarhuis

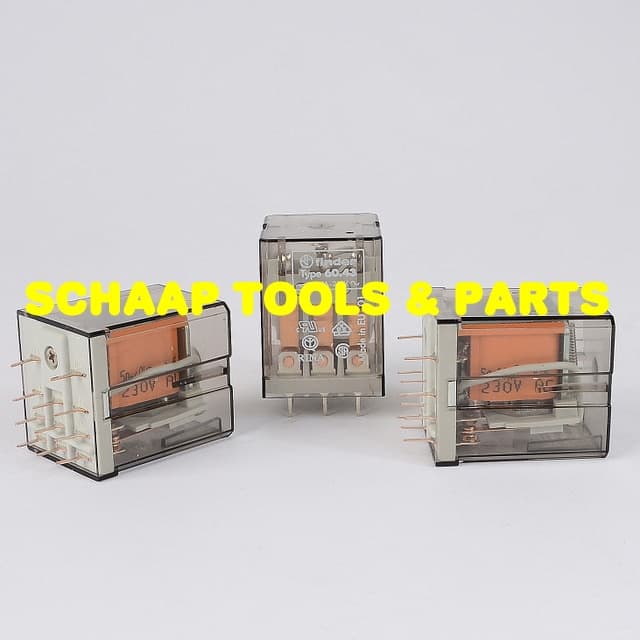

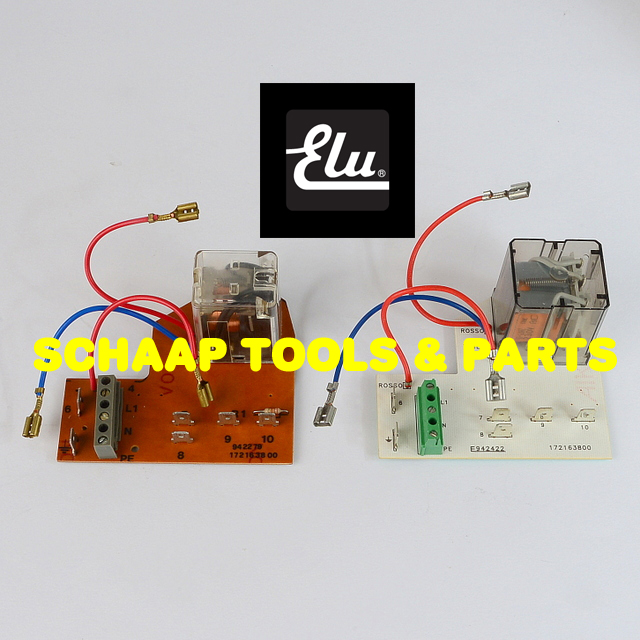

TGS172-173 > relais op printplaat 942279 (bruin)
TGS172-173 > relais 172163800 op printplaat E942422 (creme)
TGS172-174 schakelaarhuis deksel
TGS172-195 verstekgeleider (ook niet in onderdelen)
TGS172-196 aluminium profiel langsgeleider (wel update leverbaar)
TGS172-197 drukplaat
TGS172-199 geleider console
